銑齒機床系列

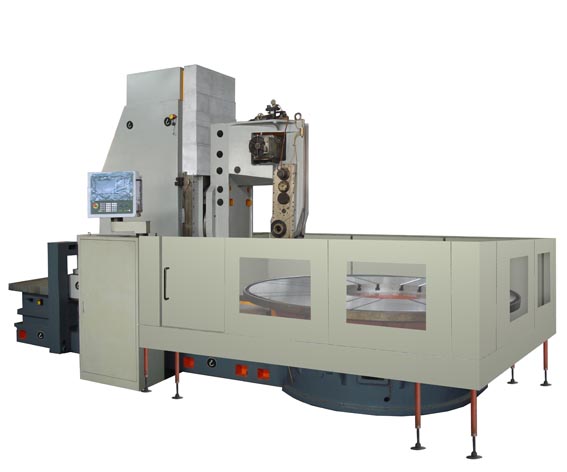

YKS86315數控銑齒機床

2. 主要規(guī)格及技術參數
序號
項目
單位
內齒參數
外齒參數
       1
最大加工工件直徑
mm
ф3150
ф3150
       2
最小加工頂圓直徑
mm
ф800
ф400
       3
加工齒數

任意
任意
       4
最大模數
mm
25 (內齒銑削)
32
       5
最大螺旋角(要求保證最小半度分度)
±30(內齒)
45
       6
最大齒寬
mm
600 (螺旋角0°)
1000
       7
工作臺最大承重
Kg
60000
60000
       8
工作臺直徑
mm
ф2640
ф2640
       9
工作臺最高轉速
r/min
1.5
1.5
     10
銑刀盤最大尺寸(直徑)
mm
ф420
ф450
     11
刀具最大寬度
mm
115
115
     12
工件最大環(huán)形厚度(含工裝)
mm
560

     13
銑刀架電機功率
KW
46
46
     14
銑刀中心至工作臺中心距離(水平)
mm
0~2400
400~2000
     15
銑刀中心距工作臺面距離(垂直)
mm
855~2155
855~2155
     16
銑刀轉速范圍
r/min
25~150
25~150
     17
立柱水平行程(X軸)
mm
2400
2400
     18
內銑刀架垂直行程(Z軸)
mm
1300
1300
     19
立柱水平快速移動速度(X軸)
mm/min
2000
2000
     20
內銑刀架垂直快速移動速度(Z軸)
mm/min
1000
1000
     21
立柱水平進給速度(X軸)
mm/min
0.1-1000
0.1-1000
     22
內銑刀架垂直行程進給速度(Z軸)
mm/min
0.1-1000
0.1-1000
     23
銑削最大扭矩
N.m
3000
3000
     24
工作臺定位精度
±4
±4
     25
垂直刀架水平進給電機型號

西門子1FK7103
     26
垂直刀架垂直進給電機型號

西門子1FK7103
     27
工作臺圓周進給電機額定型號

西門子1FK7105
     28
機床總重量
t
55000
29
電氣總容量
KVA
84
